CONFIGURACION HUAWEI EG8120L + MASMOVIL

Extracción datos de acceso ONT y VoIP​

Este punto no puede ser generalista, como pretende ser este manual de configuración, debido a la extensa diversidad de dispositivos instalados por las diversas operadoras (ISP).

El dispositivo a sustituir en este caso era un Sagemcom Fast 5655v2 y se empleó una herramienta para desencriptar el archivo de configuración, ya que está desactivado el acceso al dispositivo tanto por Telnet como por SSH.

El archivo creado por el programa de desencriptado está en formato xml, y tras formatearlo por indentado, se ha podido extraer la siguiente información para la configuración de la ONT:

Código:
El PLOAM está en hexadecimal y debemos pasarlo a ASCII

PLOAM Password hex: 41414141414141414141
PLOAM Password ASCII: AAAAAAAAAA

SIP Username: e34912222222@ims.masmovil.com
SIP Password: xxxxxxxx
SIP ProxyServer: evimsemad.yoigo.com
SIP RegistrarServer: ims.masmovil.com
SIP UserAgentDomain: ims.masmovil.com
SIP UserAgentPort: 5060
SIP OutboundProxy: evimsemad.yoigo.com

FQDNServer 1: evimsemad.yoigo.com
FQDNServer 2: evimsebcn.yoigo.com

Este punto es el más importante de todos, si no tenemos a mano la información de configuración no podremos configurar la ONT.

Acceso a la ONT EG8120L​

En la parte posterior del dispositivo, hay una pegatina que nos muestra cual es la IP de acceso al firmware, el nombre de usuario y la contraseña; y son las siguientes:

Código:
IP: 192.168.100.1

useradmin: root
password: admin

No obstante, estas claves de acceso no son las que necesitamos para poder configurar el dispositivo, y debemos entrar con un perfil asignado a las operadoras con la siguiente credencial:

Código:
useradmin: telecomadmin
password: admintelecom

El siguiente paso consiste en modificar las propiedades IPv4 del adaptador de red de nuestro PC desde donde nos conectaremos a la ONT por el puerto LAN1 (Importante que sea la 1).

La modificación consiste en establecer una IP estática (192.168.100.3) y como puerta de enlace la IP de acceso a la ONT que está establecida en: 192.168.100.1.

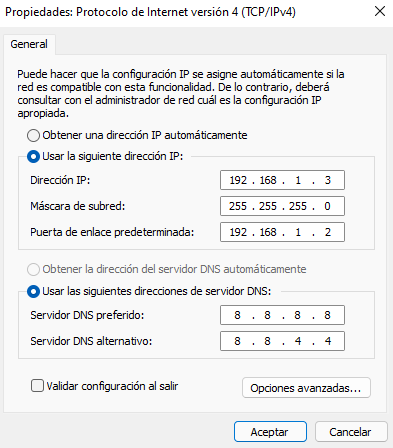

Si no establecemos una IP estática, el protocolo DHCP suele establecer IPs privadas con el formato 192.168.1.x. Podemos configurar el adaptador de red de Ethernet a través de la interfaz del sistema operativo o mediante un script.

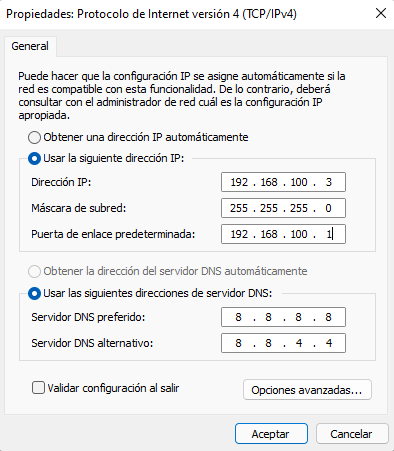

En este caso, se realiza la configuración bajo el sistema operativo de Windows, por lo que tenemos que ir a Panel de control\Redes e Internet\Conexiones de red o desde la ventana de ejecutar: ncpa.cpl, y seleccionar la interfaz de Ethernet desde la que nos conectaremos por cable con la ONT.

Y quedaría así:


Si queremos usar un archivo *.bat podemos usar el siguiente código:

Código:
@echo off
chcp 1252 > nul
Title Configuración estática IPv4

netsh interface ip set address "Ethernet" static 192.168.100.3 255.255.255.0 192.168.100.1 1>nul
netsh interface ipv4 set dnsservers name="Ethernet" source=static address=8.8.8.8 validate=no 1>nul
netsh interface ipv4 add dnsservers name="Ethernet" address=8.8.4.4 validate=no 1>nul

echo La configuración ha terminado. & pause>nul & exit

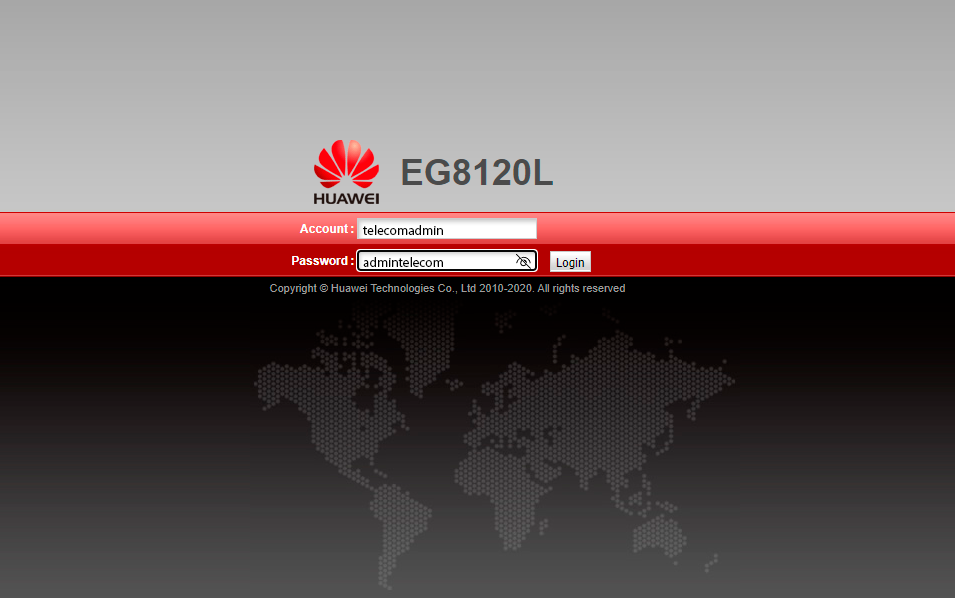

Conectamos el ordenador con la ONT a la interface LAN1, y desde un navegador escribimos la dirección de acceso de la ONT:



Lo que nos debería mostrar la página de bienvenida de la ONT en la que tenemos que especificar el usuario y contraseña.


Al ingresar en la ONT podemos estar tentados de ir al apartado LAN, y en Primary Address cambiar el rango de IPs privadas para dejarlas en la subred 192.168.1.x. No recomiendo hacer esto si va a dejar habilitada la función Route del dispositivo.

Configurar clave PLOAM​

Esta clave también es conocida como clave GPON, la denominación no es relevante, pero si debemos tener claro que es la clave que tu operador te asigna para que el dispositivo que te instala pueda registrarse en la OLT de tu zona.

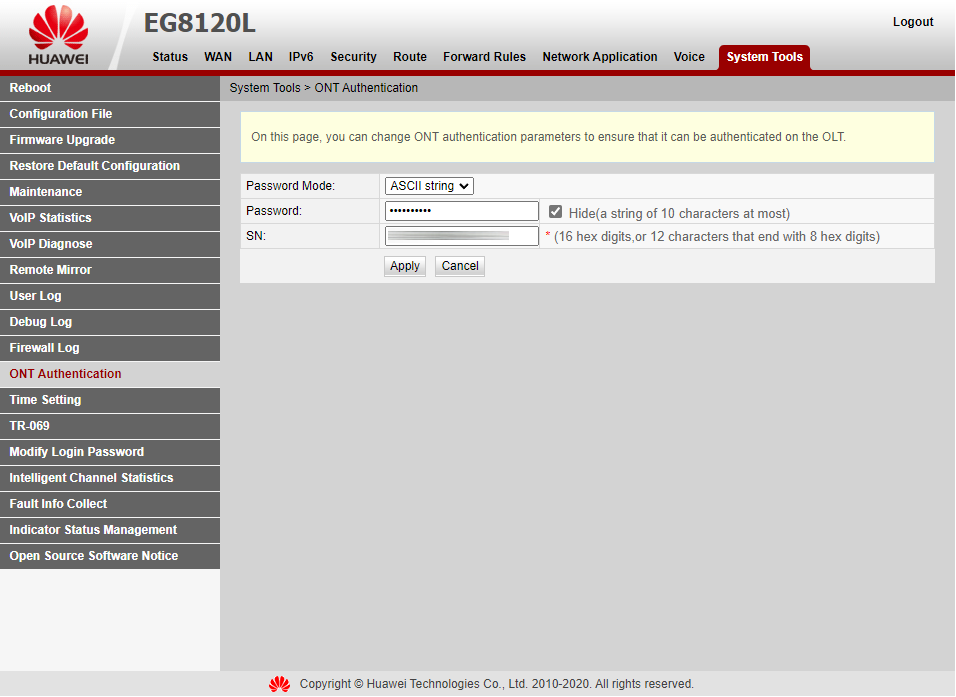

En la ONT nos dirigimos a System Tools en el panel izquierdo hacemos clic en ONT Authentication. Nos aparecerá un campo para rellenar el password para poder registrarse en la OLT. En el cuadro desplegable seleccionamos el formato de entrada del texto en el campo de la contraseña, ya sea en ASCII o Hexadecimal.

Le damos a Apply y unos segundos más tarde el led de la ONT marcado como PON dejará de parpadear para estar fijo, lo que será indicador de que el proceso se ha realizado correctamente.

Configurar VoIP​

Este proceso es algo más tedioso ya que realizaremos varios pasos más:

Configuración de WAN​

Debemos tener disponibles los datos de la VLAN para VoIP de nuestra operadora, en nuestro caso para Masmóvil la VLAN es 20 y la Prioridad 0.

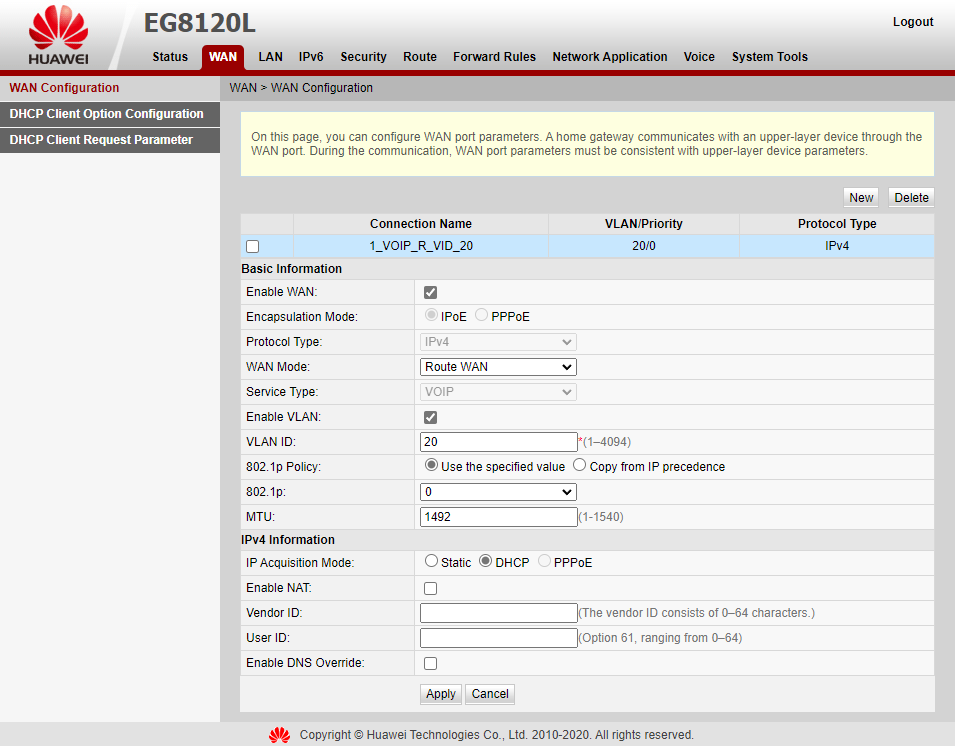

Hacemos clic en el botón New y configuramos cada apartado de la WAN con los siguientes valores.

Basic Information

Código:
Enable Wan: habilitado
Encapsulation Mode: IPoE
Protocol Type: IPv4
WAN Mode: Route WAN
Service Type: VOIP
Enable VLAN: habilitado
VLAN ID: 20
802.1p Policy: User the specified value
802.1p: 0
MTU: 1492 (Podríamos establecer 1500 pero puse un valor de compromiso)

IPv4 Information

Código:
IP Acquisition Mode: DHCP

Al finalizar hacemos clic en el botón Apply para que se guarden los cambios.

Deshabilitar route​

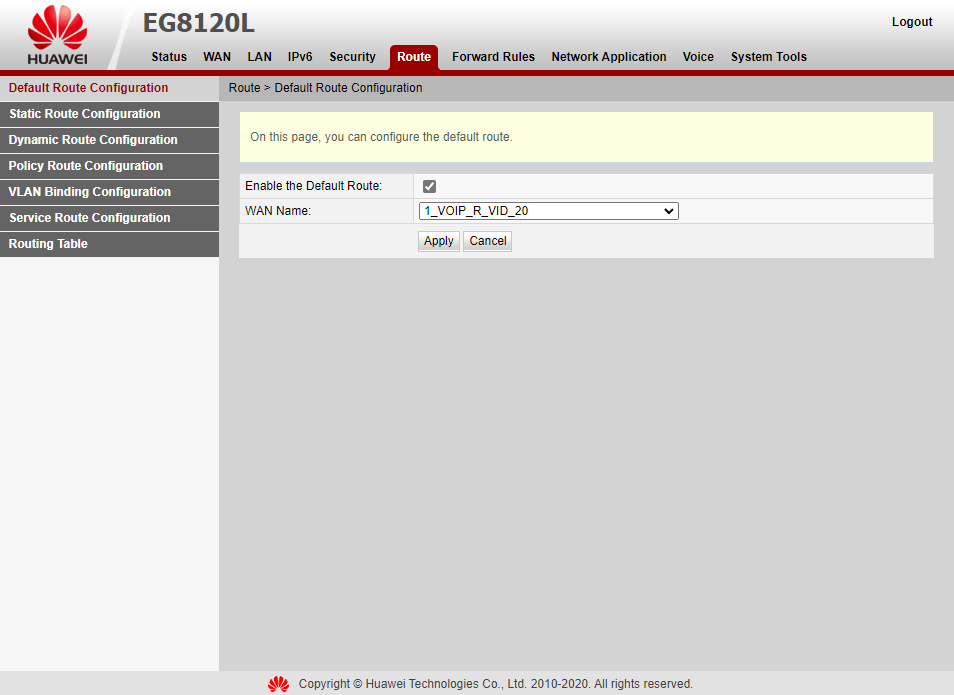

Hacemos clic en la pestaña superior denominada Route, deshabilitamos la casilla de verificación y aplicamos los cambios. Esto se hace para prevenir la creación de una doble NAT. Si queremos dejarla habilitada se recomienda dejar una ip estática de redirección de paquetes hacia el router neutro. https://www.youtube.com/watch?v=Sza0ypXXc3Q


Configurar parámetros de voz​

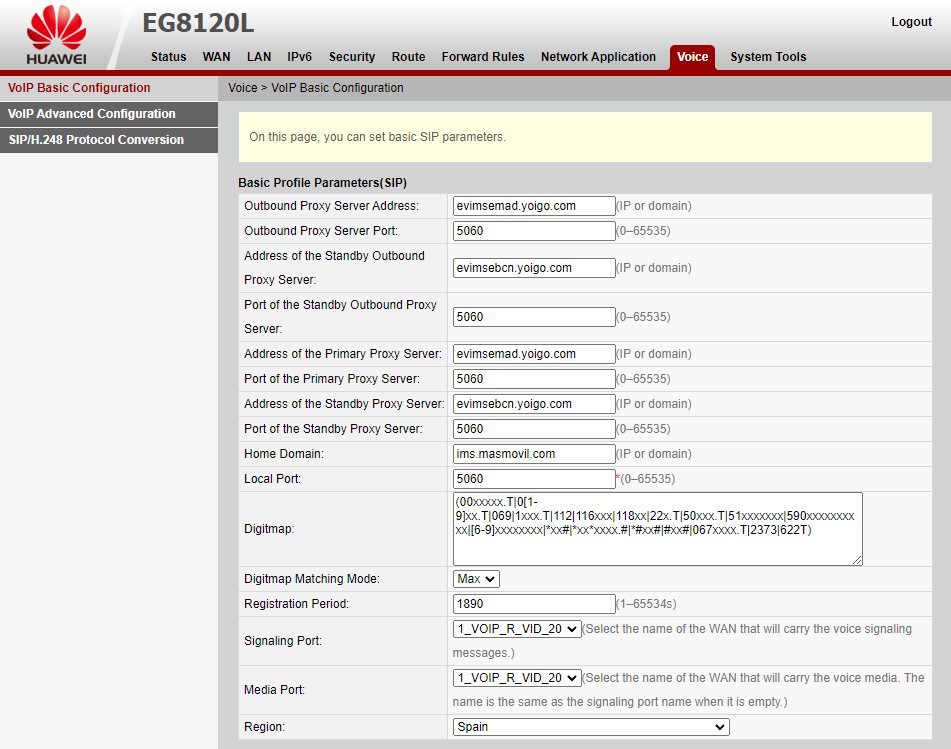

Hacemos clic en la pestaña Voice, y en el panel izquierdo nos situamos en la opción VoIP Basic Configuration. En esta sección hay dos apartados que configurar: Basic Profile Parameters (SIP) y Basic User Parameters (SIP).

Basic Profile Parameters (SIP)

Los datos a configurar fueron recuperados del archivo de configuración del router del ISP y son los siguientes:

Código:
Outbound Proxy Server Address: evimsemad.yoigo.com
Outbound Proxy Server Port: 5060
Address of the Standby Outbound Proxy Server: evimsebcn.yoigo.com
Port of the Standby Outbound Proxy Server: 5060
Address of the Primary Proxy Server: evimsemad.yoigo.com
Port of the Primary Proxy Server: 5060
Address of the Standby Proxy Server: evimsebcn.yoigo.com
Port of the Standby Proxy Server: 5060
Home Domain: ims.masmovil.com
Local Port: 5060
Digitmap:(00xxxxx.T0[1-9]xx.T0691xxx.T112116xxx118xx22x.T50xxx.T51xxxxxxx590xxxxxxxxxx[6-9]xxxxxxxxxx#xxxxxx.##xx##xx#067xxxx.T2373622T)
Digitmap Matching Mode: Max
Registration Period: 1890
Signaling Port: 1_VOIP_R_VID_20 (Es el creado en el paso anterior)
Media Port: 1_VOIP_R_VID_20
Region: Spain


Basic User Parameters (SIP)

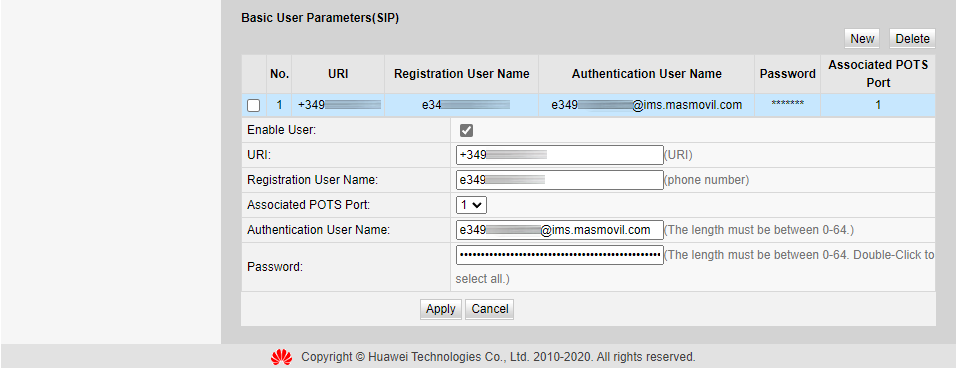

En este bloque vamos a configurar los datos extraídos en el primer paso, y para eso hacemos clic en New.

Código:
Enable user: habilitado
URI: +34912222222
Registration User Name: e34912222222
Associated POTS Port: 1
Authentication User Name: e34912222222@ims.masmovil.com (SIP Username)
Password: xxxxxxxx (SIP Password)

Aplicamos los cambios para que se guarde y ya deberíamos ver el led TEL como una luz fija.


Configuración del router neutro​

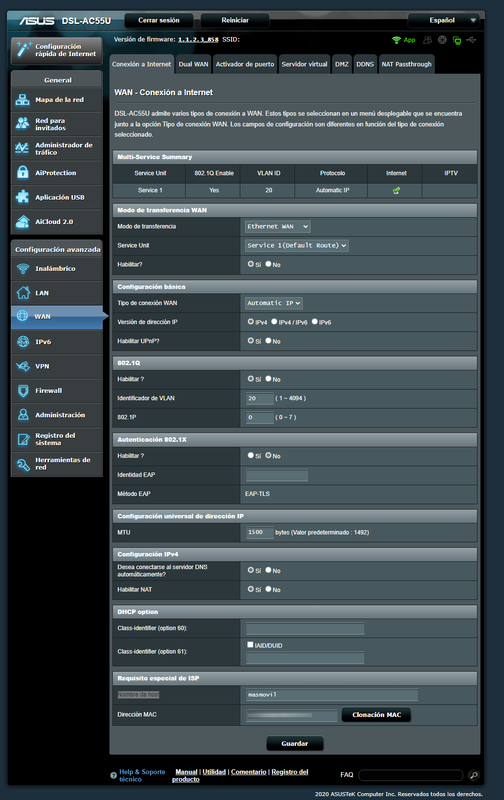

En mi caso tengo un ASUS DSL-AC55U, por lo que reseteo a valores de fábrica y en Configuración Avanzada hacemos clic en WAN, debemos dar de alta la VLAN para el servicio de internet con los datos relativos a Masmóvil. Configuramos los campos con los siguientes valores:

Modo de transferencia WAN

Código:
Modo de transferencia: Ethernet WAN
Service Unit: Service 1 (Default Route)
Habilitar?: Sí

Configuración básica

Código:
Tipo de conexión WAN: Automatic IP
Versión de dirección IP: IPv4
Habilitar UPnP: Sí

802.1Q

Código:
Habilitar?: Sí
Identificador de VLAN: 20
802.1P: 0

Autenticación 802.1X

Código:
Habilitar?: No
Identidad EAP
Método EAP: EAP-TLS

Configuración universal de dirección IP

Código:
MTU: 1500

Configuración IPv4

Código:
Desea conectarse al servidor DNS automáticamente?: Sí
Habilitar NAT: Sí

DHCP option

Código:
Class-identifier (option 60):
Class-identifier (option 61):

Requisito especial de ISP

Código:
Nombre de host: masmovil
Dirección MAC: xx:xx:xx:xx:xx:xx (La que asignemos mediante clonación)

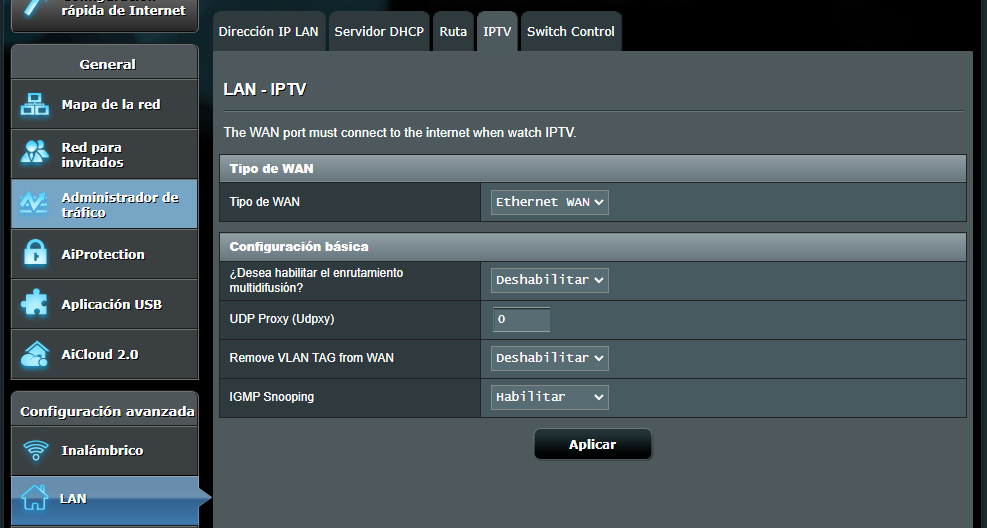

Y en LAN activamos las siguientes opciones:


Última edición:
Actualización [27/05/2022]

Al estar modificando parámetros de configuración del router neutro, he detectado situaciones en las que la velocidad se reducía a la mitad. Dandole vueltas, al final he podido determinar que al habilitar la opción del router de la ONT se estaba generando una doble NAT entre esta ONT (ya que incorpora funciones de routing) y el router neutro.

Por lo tanto, se aconseja deshabilitar la opción Route de esta ONT:



Por este mismo motivo, si se deja habilitada esta opción tampoco se recomienda asignar la misma subred a la ONT y al router neutro. Si queremos dejarla habilitada se recomienda dejar una ip estática de redirección de paquetes hacia el router neutro.

Actualizo el manual.
